Komfortowe dogrzewanie z PV: Zestaw do grzania wody w bojlerach ECO Solar Boost PRO 2050W MPPT 5xPV Mono

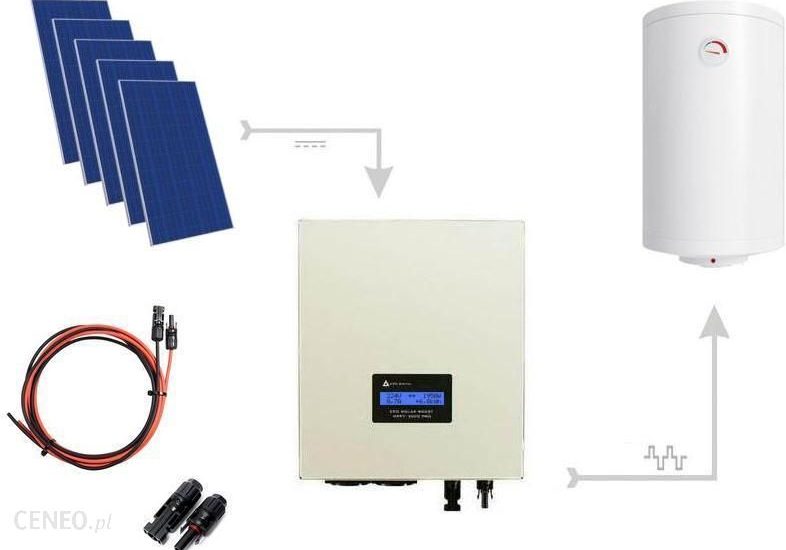

Jeśli szukasz rozwiązania, które pozwala wykorzystać energię z fotowoltaiki do ogrzewania wody, ten komplet jest zaprojektowany dokładnie pod takie zastosowania. Zestaw do grzania wody w bojlerach ECO Solar Boost PRO 2050W MPPT 5xPV Mono to gotowy zestaw, w którym łączysz panele PV z przetwornicą sterującą pracą instalacji. Dzięki temu prąd stały wytwarzany przez panele może zostać przekształcony w energię użyteczną do zasilania urządzeń grzewczych.
To jeden z najprostszych systemów tego typu dostępnych na rynku: montaż sprowadza się do podłączenia pięciu paneli oraz poprawnego wpięcia przewodów do przetwornicy. W praktyce oznacza to mniej czasu na konfigurację i szybsze przejście od planów do realnego grzania.
W zestawie przewidziano również wyświetlacz LCD, który na bieżąco pokazuje kluczowe parametry pracy instalacji. Użytkownik widzi m.in. napięcie systemu, prąd generowany przez panele, moc oddawaną na wyjście oraz energię produkowaną dziś i wczoraj.
Jak działa zestaw: panele, przetwornica i priorytetowe wyjście
Rdzeniem zestawu jest przetwornica ECO Solar Boost MPPT-3000 3.5kW PRO. Jej zadaniem jest zamiana prądu stałego (DC) wytwarzanego przez panele na prąd przemienny (AC), który może zasilać urządzenia grzewcze. W efekcie odbiornik grzania otrzymuje energię w formie dopasowanej do pracy instalacji.
System wyposażono w MPPT (śledzenie punktu mocy maksymalnej). Przetwornica automatycznie dostosowuje punkt pracy tak, aby energia pobierana z paneli była jak najwyższa. To szczególnie ważne przy zmiennych warunkach pogodowych oraz w ciągu dnia, gdy moc generowana przez PV potrafi się dynamicznie zmieniać.
Istotną funkcją jest także podział wyjść: przetwornica posiada wyjście priorytetowe nr 1 oraz wyjście zależne nr 2. Dzięki temu możesz podłączyć dwa urządzenia grzewcze, np. dwa bojler y, przy czym jedno będzie grzane jako pierwsze. Gdy termostat tego urządzenia przerwie pobór energii, przetwornica może przełączyć dostępność mocy na drugi obwód.
Uwaga: urządzenia grzewcze z regulatorami elektronicznymi należy zasilać wyłącznie z wyjścia nr 1.
Panele monokrystaliczne Half Cell 410 W: moc w praktyce
W zestawie zastosowano 5 paneli monokrystalicznych Kingdom Solar KD-M410H-108 Half Cell, każdy o mocy 410 W. Taki dobór daje stabilną bazę do zasilania systemu grzewczego, a konfiguracja paneli została przewidziana tak, by współpracować z zakresem wejściowym przetwornicy.
Panele pracują w technologii Half Cell, a ich konstrukcja oparta jest o ogniwa mono o wymiarach 182×182 mm. W module znajduje się 108 ogniw (54×2), co wspiera efektywność pracy w różnych warunkach nasłonecznienia.
Warto zwrócić uwagę na parametry elektryczne modułu: maksymalne napięcie pracy (Vmp) wynosi 31.22 V, prąd w mocy nominalnej (lmp) to 13.06 A, a napięcie obwodu otwartego (Voc) osiąga 37.34 V. Dzięki temu panele dobrze wpisują się w typowe warunki instalacji współpracujące z przetwornicą.
W zestawie producent przewidział także odporność mechaniczno-techniczną: maksymalne obciążenie (śnieg/wiatr) to 5400 Pa / 2400 Pa, a szkło ma grubość 3.2 mm (hartowane).
Co dostajesz w komplecie i dla kogo to rozwiązanie
To komplet przygotowany pod montaż: Zestaw do grzania wody w bojlerach ECO Solar Boost PRO 2050W MPPT 5xPV Mono zawiera wszystkie kluczowe elementy, które są potrzebne, aby uruchomić system. Otrzymujesz panele, przetwornicę oraz okablowanie w odpowiedniej długości.
W zestawie znajdują się: 5 monokrystalicznych panele PV 410W Half Cell, przetwornica Sol arna ECO Solar Boost MPPT-3000 3.5kW PRO, komplet przewodów o długości 25 metrów zakończony z jednej strony złączami MC4, a z drugiej konektorami oczkowymi do przetwornicy. Dostajesz też instrukcję instalacji.
System jest przeznaczony do prostych zastosowań grzewczych, takich jak ogrzewanie wody w bojlerach elektrycznych czy wsparcie ogrzewania podłogowego. W praktyce wymaga jedynie podłączenia odpowiedniej liczby paneli o napięciu roboczym około 32 V lub dobrania ich w podobnej konfiguracji.
- Idealny, gdy chcesz zasilać urządzenie grzewcze energią z PV bez rozbudowanej automatyki.
- Przydatny także w scenariuszu z dwoma odbiornikami dzięki wyjściu priorytetowemu nr 1 i zależnemu nr 2.
Dane techniczne przetwornicy i paneli
Poniżej zestawiono najważniejsze parametry techniczne zarówno przetwornicy, jak i modułów PV. To one determinują zakres pracy instalacji oraz sposób, w jaki zestaw współpracuje z urządzeniami grzewczymi.
| Element | Parametr | Wartość |
|---|---|---|
| Przetwornica ECO Solar Boost MPPT-3000 PRO | Moc maksymalna | 3.5 kW |
| Przetwornica ECO Solar Boost MPPT-3000 PRO | MPPT | TAK |
| Przetwornica ECO Solar Boost MPPT-3000 PRO | Napięcie wejściowe (VDC) | 120 do 350 VDC |
| Przetwornica ECO Solar Boost MPPT-3000 PRO | Napięcie wyjściowe (VAC) | 120 do 350 VAC |
| Przetwornica ECO Solar Boost MPPT-3000 PRO | Wyjście VAC | 2 x: Nr 1 priorytetowe, Nr 2 zależne |
| Przetwornica ECO Solar Boost MPPT-3000 PRO | Sprawność | 96% |
| Przetwornica ECO Solar Boost MPPT-3000 PRO | Chłodzenie | Aktywne |
| Przetwornica ECO Solar Boost MPPT-3000 PRO | Stopień ochrony | IP21 |
| Panel Kingdom Solar KD-M410H-108 Half Cell 410W Mono | Pmax | 410 W (tolerancja 0 ~ +5) |
| Panel Kingdom Solar KD-M410H-108 Half Cell 410W Mono | Vmp / lmp | 31.22 V / 13.06 A |
| Panel Kingdom Solar KD-M410H-108 Half Cell 410W Mono | Voc | 37.34 V |
| Panel Kingdom Solar KD-M410H-108 Half Cell 410W Mono | Wydajność modułu | 20.97% |
Parametry pracy i konstrukcja: bezpieczeństwo oraz trwałość
Przetwornica została wyposażona w zabezpieczenia, które chronią instalację w trakcie typowych warunków użytkowania. Uwzględniono zabezpieczenie pod/nadnapięciowe, zabezpieczenie termiczne oraz zabezpieczenie przeciążeniowe. Dodatkowo urządzenie działa w szerokim zakresie temperatur: -25°C ~ +55°C.
Tryb wyjścia to modyfikowany sinus, co jest ważne przy doborze odbiornika grzewczego. Złącze zasilania jest typu MC4, a gniazdo wyjściowe 230V to 2 x E (z bolcem). Obudowa wykonana jest z aluminium, co wspiera odprowadzanie ciepła przy aktywnym chłodzeniu.
Jeśli chodzi o wymiary i wagę, przetwornica ma 320x272x96 mm oraz waży 4.1 kg. To ułatwia montaż w typowych lokalizacjach instalacyjnych, np. w pobliżu bojlera lub w szafce technicznej.
W samych panelach zastosowano skrzynkę przyłączeniową o klasie IP68 z 3 diodami bypass, przewody o przekroju 4mm2 z długością końcówek (+) 30 cm, (-) 30 cm oraz złącza MC4-kompatybilne.
Wizualna kontrola pracy: wyświetlacz LCD i komunikaty
Na obudowie przetwornicy znajduje się wyświetlacz LCD, który pokazuje parametry instalacji w czasie rzeczywistym. Dzięki temu nie musisz zgadywać, czy system pracuje poprawnie i jaką moc aktualnie oddają panele.
W trakcie działania możesz kontrolować m.in. napięcie systemu paneli PV, prąd generowany przez panele, moc oddawaną na wyjściu, a także energię: całkowitą wyprodukowaną w dniu bieżącym, całkowitą energię z dnia poprzedniego oraz całkowitą wyprodukowaną energię od pierwszego włączenia.
Wyświetlacz prezentuje także bieżące zdarzenia oraz wykryte nieprawidłowości w formie komunikatów tekstowych. To praktyczne rozwiązanie szczególnie wtedy, gdy instalacja pracuje sezonowo lub gdy chcesz szybko zdiagnozować ewentualne problemy.
Informacje handlowe i identyfikacja produktu
Produkt jest dostępny jako gotowy zestaw montażowy. Jego SKU to c9bf090abdb9, a cena wynosi 6849 zł.
Jeśli chcesz zamówić komplet, w opisie i dokumentacji technicznej znajdziesz wszystkie elementy potrzebne do uruchomienia systemu: panele monokrystaliczne Half Cell, przetwornicę ECO Solar Boost MPPT-3000 3.5kW PRO oraz przewody o długości 25 metrów z odpowiednimi zakończeniami.
Właśnie dlatego Zestaw do grzania wody w bojlerach ECO Solar Boost PRO 2050W MPPT 5xPV Mono sprawdza się jako wybór dla osób, które chcą przejść od pomysłu do działania bez komplikacji na etapie dobierania komponentów i okablowania.
