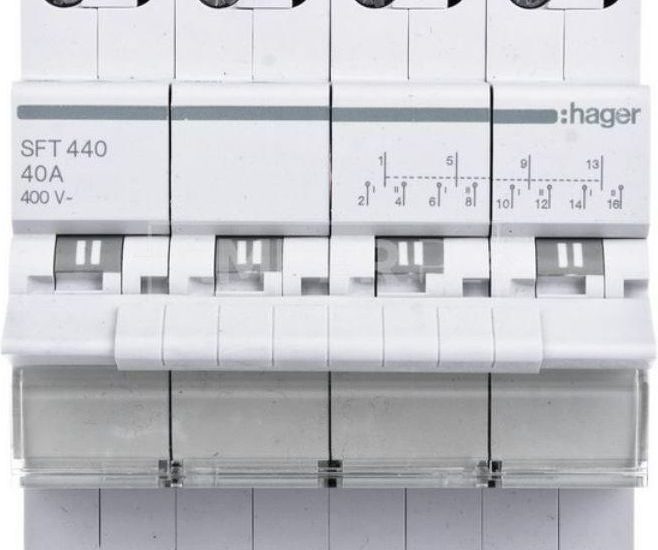

Hager I-0-II 4P 40A SFT440 – przełącznik, który porządkuje obwody
W rozdzielniach i instalacjach przemysłowych liczy się niezawodność oraz czytelny sposób sterowania obwodami. Hager I-0-II 4P 40A SFT440 to przełącznik 4-biegunowy przeznaczony do pracy w sieciach o napięciu 230/400 V. Jego konstrukcja oparta jest o połączenie ze śrubą, co ułatwia stabilne i trwałe zamocowanie przewodów w zaciskach.
Model o kodzie SFT440 i EAN 3250615510945 przewidziano w wersji z 4 modułami, dzięki czemu można go wygodnie wkomponować w typowe rozdzielnice. Producent wskazuje także pracę w warunkach temperaturowych od -20 do 50°C, co sprawdza się w wielu zastosowaniach wewnętrznych i w części warunków zewnętrznych (przy zachowaniu właściwego montażu i osłon).
Jeśli szukasz elementu, który daje możliwość przełączania stanów I-0-II dla czterech biegunów oraz utrzymuje parametry znamionowe prądu na poziomie 40 A, ten model będzie dobrym kandydatem do sterowania obwodami w instalacjach zasilających.
Budowa i sposób podłączenia – połączenie śrubowe oraz dopasowane zaciski
W codziennej pracy elektryka kluczowe jest, aby osprzęt pozwalał na pewne podłączenie przewodów o typowych przekrojach. W Hager I-0-II 4P 40A SFT440 zastosowano zaciski do przewodów o rozmiarach: dla linki 1,5 / 10 mm² oraz dla drutu 1,5 / 16 mm². To praktyczny zakres, który ułatwia dobór okablowania do konkretnych obwodów.
Rodzaj podłączenia to ze śrubą, co wpływa na stabilność połączenia w czasie eksploatacji. W efekcie przełącznik sprawdza się tam, gdzie liczy się powtarzalność montażu i pewność kontaktu w torach prądowych.
Warto również zwrócić uwagę na parametry sieci: urządzenie pracuje przy częstotliwości 50/60 Hz i jest przeznaczone do napięcia znamionowego 230/400 V. Dzięki temu może być wykorzystywane w instalacjach, w których standardem jest zasilanie trójfazowe z typowymi obwodami.
Parametry elektryczne i wytrzymałość – projekt pod codzienną eksploatację
Przełącznik powinien nie tylko działać, ale też zachowywać parametry w dłuższym okresie. Producent podaje wytrzymałość mechaniczną 200000 cykli, co sugeruje konstrukcję nastawioną na intensywniejsze użytkowanie. To istotne szczególnie w instalacjach, w których przełączanie jest regularne.
W kontekście bezpieczeństwa elektrycznego istotne są wartości związane z izolacją i napięciami udarowymi. Dla modelu Hager I-0-II 4P 40A SFT440 wskazano m.in. napięcie izolacji Ui: 440 V oraz napięcie udarowe Ui: 4000 V. Takie dane mają znaczenie podczas oceny odporności układu na przepięcia i warunki pracy.
Urządzenie ma liczbę biegunów: 4, co ułatwia pracę w obwodach wymagających pełnej separacji czterech torów. Dodatkowo warto pamiętać o prądzie znamionowym ln: 40 A, który odpowiada za możliwość pracy z obciążeniami w typowych zakresach dla rozdzielnic.
Wymiary, montaż i warunki pracy – jak zaplanować miejsce w rozdzielnicy
Planowanie rozdzielnicy zaczyna się od wymiarów i zgodności z systemem zabudowy. Hager I-0-II 4P 40A SFT440 ma wysokość 83, szerokość 70 oraz głębokość 71. Takie gabaryty pomagają przewidzieć miejsce w szafie rozdzielczej oraz zachować odpowiednie odstępy montażowe.
Zgodnie z danymi produktowymi urządzenie posiada ilość modułów: 4, co ułatwia dobór miejsca w standardowych rozdzielnicach modułowych. Wysokość podana w dokumentacji (83) oraz głębokość (71) są istotne przy projektowaniu torów przewodów i prowadzeniu okablowania.
Jeśli chodzi o warunki środowiskowe, producent określa temperaturę pracy: -20 do 50°C oraz temperaturę magazynowania: -40 do 80°C. To oznacza, że przełącznik może być przechowywany w szerszym zakresie temperatur, zanim trafi do docelowej instalacji.
Dane techniczne
| Parametr | Wartość |
|---|---|
| EAN | 3250615510945 |
| Kod produktu | SFT440 |
| Rozmiar zacisków – linka | 1,5 / 10 mm² |
| Rozmiar zacisków – drut | 1,5 / 16 mm² |
| Wysokość | 83 |
| Szerokość | 70 |
| Głębokość | 71 |
| Ilość modułów | 4 |
| Częstotliwość prądu | 50/60 Hz |
| Napięcie znamionowe | 230/400 V |
| Prąd znamionowy ln | 40 A |
| Liczba biegunów | 4 |
| Rodzaj podłączenia | Ze śrubą |
| Temperatura magazynowania | -40 do 80°C |
| Temperatura pracy | -20 do 50°C |
| Wytrzymałość mechaniczna (liczba cykli) | 200000 |
| Napięcie izolacji Ui | 440 V |
| Napięcie udarowe Ui | 4000 V |
Dlaczego warto rozważyć Hager SFT440 w instalacjach rozdzielczych?
Wybierając elementy do rozdzielnic, zwracamy uwagę na zgodność parametrów z projektem oraz na praktyczną stronę montażu. Hager I-0-II 4P 40A SFT440 łączy w sobie cztery bieguny, prąd znamionowy 40 A i napięcie znamionowe 230/400 V, co czyni go użytecznym rozwiązaniem w wielu aplikacjach zasilających.
Na plus działa również zdefiniowana trwałość mechaniczna na poziomie 200000 cykli oraz określone parametry izolacji i napięcia udarowego. Dzięki temu przełącznik jest zaprojektowany tak, aby pracować w typowych warunkach instalacyjnych, gdzie liczy się powtarzalność działania.
- I-0-II – czytelne stany przełączania dla 4 biegunów
- 40 A i 230/400 V – zgodność z typowymi wymaganiami rozdzielnic
- Połączenie ze śrubą – stabilne mocowanie przewodów
Jeśli zależy Ci na sprawdzonym osprzęcie do rozdzielnic, a jednocześnie chcesz mieć pewność, że parametry takie jak zakres zacisków (linka 1,5 / 10 mm² oraz drut 1,5 / 16 mm²) będą pasować do Twojego okablowania, ten model można dopasować bez zbędnych kompromisów.
